Holzfenster IV 77

Holzarten:


  • Lagermäßig Kiefer und Meranti, auf Wunsch Fichte, Eiche oder Hemlock
  • Kammergetrocknet auf 13% ± 2% Holzfeuchte (DIN EN 942)
  • Nach geltenden Regelwerken: HO.06-1 VFF Merkblatt "Holzarten für den Fensterbau - Teil1 : Eigenschaften, Holzartentabellen"

Oberfläche der Holzfenster:


  • Nach DIN 68800 Teil 3 - werden alle Holzteile vor der Farbgebung tauchgrundiert
  • Weiterbehandlung erfolgt mit Dickschichtlasuren oder deckenden Lacken (Fabrikat Sikkens) in vielfältigen Farbtönen
  • Eine unterschiedliche Farbgebung für innen und außen ist möglich
  • Nach geltenden und neuesten Richtlinien:
    • VFF Merklblatt HO.01 (2001-09)
      "Klassifizierung von Beschichtungen für Holzfenster und -Haustüren"
    • VFF Merkblatt HO.03 (2004-04)
      "Anforderungen an Beschichtungssysteme für die werksseitige Beschichtung von Holzfenstern und Haustüren"
    • VFF Merkblatt HO.05 (2000-09)
      "Richtlinie zur visuellen Beurteilung einer fertigbehandelten Oberfläche bei Holzfenstern und -fenstertüren"

Profilgeometrie:


  • Falzluft: 12mm
  • Beschlagsachse: 13mm
  • Eurofalz: 30mm
  • Flügelüberschlag: 20mm
  • Ift-Produktzertifiziert nach QM 309 Lamellierte Profile für Holzfenster
  • Rahmeneckverbindung: Schlitz-Zapfen-Verbindung

Verglasung:


  • ISO-Wärmeschutzglas in verschiedenen Stärken für Ug-Werte bis 0,7 W/m²K
  • Für Uw-Werte bis 0,98 W/m²K
  • Schallschutzwert: ab SSK II
  • Spezialverglasung (Verbund- & Einscheibensicherheitsglas, Sonnenschutzverglasung, Ornamentgläser) nach baulicher Anforderung und auf Wunsch möglich
  • Permanent mi thermisch Verbesserten Randverbund
  • Verglasungsart: mit Glasleiste von innen verdeckt genagelt sowie innen und aussen mit spritzbarem Dichtstoff versiegelt

Dichtung:


  • Standardmäßig umlaufende Flügelfalzdichtung und Überschlagdichtung
  • Optional auch Rahmendichtung möglich
  • Hersteller: Deventer
  • Fabrikat: S7503
  • Material: TPE
  • Klassifizierung nach EN 12365 W 34223
  • Ift-Produktzertifiziert nach QM 338 Dichtungen und Dichtungsprofile Nr. 593 7011541

Beschläge der Holzfenster:


  • Dreh-Kipp-Beschlag Roto NT E5
  • Öffnungsarten: Dreh/ Drehkipp/ Dreh
  • im Flügelfalz verdeckt liegender Zentralverschluss mit Eingriff-Bedienung
  • ROTOsil Oberfläche in Edelstahloptik
  • Flügelgewichte bis 130kg, bandseitig dreidimensional verstellbar
  • Aushebelsicherung im Kipplager, vorgerüstet für Sicherheit, integrierte Drehhemmung, Zuschlagsicherung und Kippweitenbegrenzung
  • Alle Holzfenster serienmäßig mit Niveauschaltsperre ausgestattet, ein Bauteil zwei Funktionen-Flügelheber und Fehlbediensperre
  • Ift-Produktzertifiziert: QM 328 Beschläge nach EN 13126-8 Nr. 228 7012530
  • Optional auch andere Markenbeschläge auf Anfrage möglich

Regenschutzschiene/Entwässerung und Flügelabdeckung für unsere Holzfenster:


  • Hersteller: Hermann Gutmann Werke AG
  • Typ: Spree 24 OF ( thermisch wirksame Entwässerung !!)
  • Ausführungsart: Aluminium-Wetterschutzschiene
  • Montageart: vorgesetzt auf Halter geklipsst
  • Ausführung des seitlichen Kantenschutzes erfolgt mittels Kantenschutz und Abdichtung des Holzfalzes mit elastischem Dichtstoff für Fenster und Fenstertüren
  • Ift-Produktzertifiziert nach QM 340 Wetterschutzschienen und Bodenschwellen
  • Stockabdeckung ebenfalls verdeckte Regenschiene mit Holzabdeckung oder mit Profilholz auf Flügelrahmen möglich ( siehe Detailzeichnungen )
  • Standard bei uns mit Flügelabdeckprofil Fabrikat Gutmann FB 6257 inkl. Endkappe EPDM in Standardoberfläche (weiß,EV1,G214,G216,.)

Griffe:


  • Lagermäßig Aluminium Fenstergriffe
  • Fabrikat: Hoppe und ROTO auf Wunsch und gemäß des Einsatzbereiches entsprechende Fenstergriffe erhältlich
Zu unserer Holzfenster-Produktpalette

Holzfenster IV 77 Elementbau
Holzfenster IV 77 Elementbau

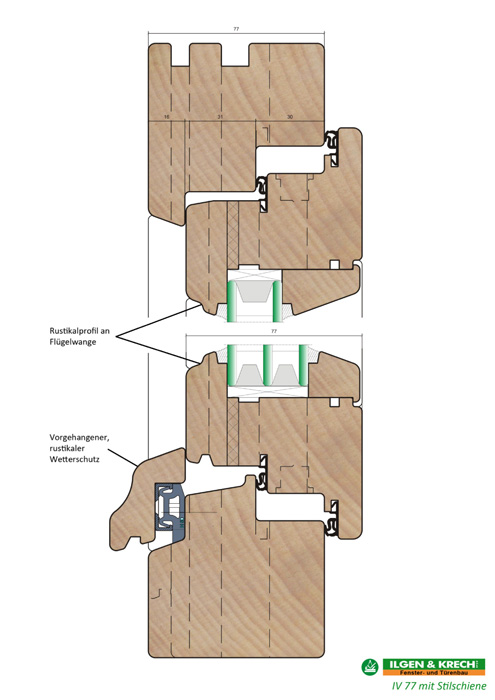

Holzfenster IV 77 mit Stilschiene
Holzfenster IV 77 mit Stilschiene

Holzfenster IV 77 mit Wetterschenkel
Holzfenster IV 77 mit Wetterschenkel

Wärmeberechnung für das Fenstersystem IV 77
