Holzfenster IV 92

Holzarten:


  • Lagermäßig Kiefer und Meranti, auf Wunsch Fichte, Eiche oder Hemlock
  • Kammergetrocknet auf 13% ± 2% Holzfeuchte (DIN EN 942)
  • 4-fach lamelliert !!
  • Nach geltenden Regelwerken: HO.06-1 VFF Merkblatt "Holzarten für den Fensterbau - Teil1 : Eigenschaften, Holzartentabellen"

Oberfläche der Holzfenster:


  • Nach DIN 68800 Teil 3 - werden alle Holzteile vor der Farbgebung tauchgrundiert
  • Weiterbehandlung erfolgt mit Dickschichtlasuren oder deckenden Lacken (Fabrikat Sikkens) in vielfältigen Farbtönen
  • Eine unterschiedliche Farbgebung für innen und außen ist möglich
  • Nach geltenden und neuesten Richtlinien:
    • VFF Merklblatt HO.01 (2001-09)
      "Klassifizierung von Beschichtungen für Holzfenster und -Haustüren"
    • VFF Merkblatt HO.03 (2004-04)
      "Anforderungen an Beschichtungssysteme für die werksseitige Beschichtung von Holzfenstern und Haustüren"
    • VFF Merkblatt HO.05 (2000-09)
      "Richtlinie zur visuellen Beurteilung einer fertigbehandelten Oberfläche bei Holzfenstern und -fenstertüren"

Profilgeometrie:

  • Falzluft: 12mm
  • Beschlagsachse: 13mm
  • Eurofalz: 30mm
  • Flügelüberschlag: 20mm
  • Ift-Produktzertifiziert nach QM 309 Lamellierte Profile für Holzfenster
  • Rahmeneckverbindung: Schlitz-Zapfen-Verbindung

Verglasung:


  • ISO-Wärmeschutzglas in verschiedenen Stärken für Ug-Werte bis 0,5 W/m²K
  • Für Uw-Werte bis 0,79 W/m²K
  • Schallschutzwert: ab SSK II
  • Spezialverglasung (Verbund- & Einscheibensicherheitsglas, Sonnenschutzverglasung, Ornamentgläser) nach baulicher Anforderung und auf Wunsch möglich
  • Permanent mi thermisch Verbesserten Randverbund
  • Verglasungsart: mit Glasleiste von innen verdeckt genagelt sowie innen und aussen mit spritzbarem Dichtstoff versiegelt

Dichtung:


  • Standardmäßig umlaufende Flügelfalzdichtung und Überschlagdichtung
  • Optional auch Rahmendichtung möglich
  • Hersteller: Deventer
  • Fabrikat: S7503
  • Material: TPE
  • Klassifizierung nach EN 12365 W 34223
  • Ift-Produktzertifiziert nach QM 338 Dichtungen und Dichtungsprofile Nr. 593 7011541

Beschläge der Holzfenster:


  • Dreh-Kipp-Beschlag Roto NT E5
  • Öffnungsarten: Dreh/ Drehkipp/ Dreh
  • im Flügelfalz verdeckt liegender Zentralverschluss mit Eingriff-Bedienung
  • ROTOsil Oberfläche in Edelstahloptik
  • Flügelgewichte bis 130kg, bandseitig dreidimensional verstellbar
  • Aushebelsicherung im Kipplager, vorgerüstet für Sicherheit, integrierte Drehhemmung, Zuschlagsicherung und Kippweitenbegrenzung
  • Alle Holzfenster serienmäßig mit Niveauschaltsperre ausgestattet, ein Bauteil zwei Funktionen-Flügelheber und Fehlbediensperre
  • Ift-Produktzertifiziert: QM 328 Beschläge nach EN 13126-8 Nr. 228 7012530
  • Optional auch andere Markenbeschläge auf Anfrage möglich

Regenschutzschiene/Entwässerung und Flügelabdeckung für unsere Holzfenster:


  • Hersteller: Hermann Gutmann Werke AG
  • Typ: Spree 24 OF ( thermisch wirksame Entwässerung !!)
  • Ausführungsart: Aluminium-Wetterschutzschiene
  • Montageart: vorgesetzt auf Halter geklipsst
  • Ausführung des seitlichen Kantenschutzes erfolgt mittels Kantenschutz und Abdichtung des Holzfalzes mit elastischem Dichtstoff für Fenster und Fenstertüren
  • Ift-Produktzertifiziert nach QM 340 Wetterschutzschienen und Bodenschwellen
  • Stockabdeckung ebenfalls verdeckte Regenschiene mit Holzabdeckung oder mit Profilholz auf Flügelrahmen möglich ( siehe Detailzeichnungen )
  • Standard bei uns mit Flügelabdeckprofil Fabrikat Gutmann FB 6257 inkl. Endkappe EPDM in Standardoberfläche (weiß,EV1,G214,G216,.)

Griffe:


  • Lagermäßig Aluminium Fenstergriffe
  • Fabrikat: Hoppe und ROTO auf Wunsch und gemäß des Einsatzbereiches entsprechende Fenstergriffe erhältlich
Zu unserer Holzfenster-Produktpalette

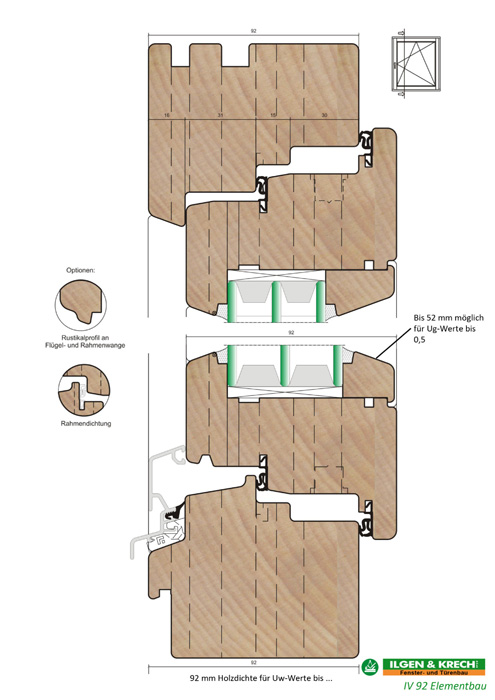

Holzfenster IV 92 Elementbau
Holzfenster IV 92 Elementbau

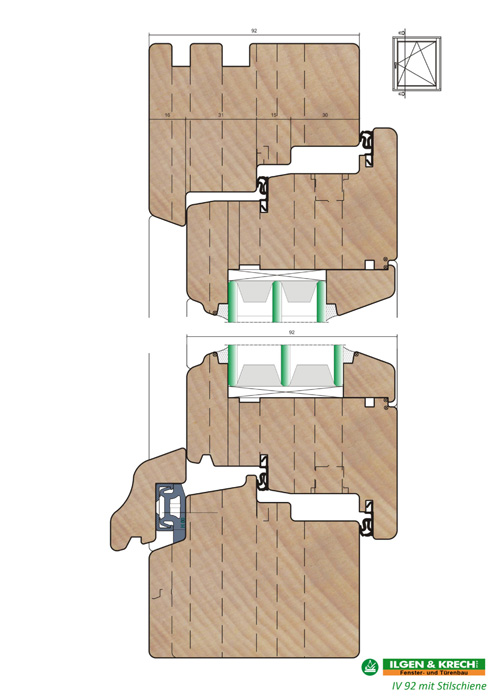

Holzfenster IV 92 mit Stilschiene
Holzfenster IV 92 mit Stilschiene

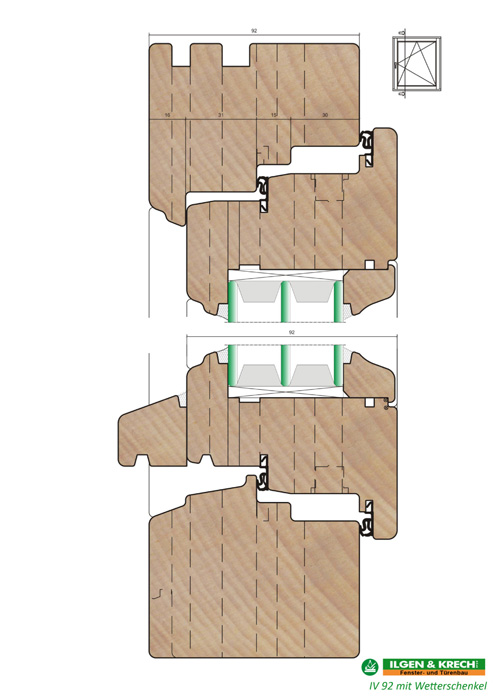

Holzfenster IV 92 mit Wetterschenkel
Holzfenster IV 92 mit Wetterschenkel
